DÀN GIÁO CHỮ A, GIÀN GIÁO KHUNG TAM GIÁC

Mã sản phẩm : DGCA

Xuất xứ : Phoenix

Bảo hành : 12T

Dàn giáo khung tam giác, Giàn giáo chịu lực, dàn giáo chống sàn

Chi tiết

Dàn Giáo Pal hay còn gọi là Giàn giáo Coma là hệ giàn giáo chịu tải trọng lớn, chuyên dùng để chống cầu đường, các tuyến cầu đường trên cao, các kết cấu bê tông tải trọng lớn.

- Khung tam giác cao 1200mm, khung dàn giáo chịu lực 900mm, khung dài 600mm
- Dàn giáo chữ a chuyên dùng chống sàn
- Kết cấu gọn, chịu tải cao
- Dàn giáo khung tam giác, kích tăng, đầu nối, giằng chéo dàn giáo pal

. Trình tự lắp dựng hệ giàn giáo Pal, giàn giáo Coma

– Đặt bệ kích (gồm chân đế và kích), liên kết các bệ kích với nhau bằng giằng nằm ngang và giằng chéo.

– Lắp khung tam giác vào từng bệ kích, điều chỉnh các bộ phận cuối của khung tam giác tiếp xúc với đai ốc cánh.

– Lắp các thanh giằng nằm ngang và giằng chéo.

– Lồng khớp nối và làm chặt bằng chốt giữ khớp nối. Sau đó tiếp tục chồng các khung tam giác cho đến khi đạt độ cao yêu cầu. Cuối cùng lắp đặt các bệ kích đỡ phía trên, ở các góc của khung tam giác.

– Toàn bộ hệ thống của giá đỡ khung tam giác sau khi lắp xong, có thể điều chỉnh chiều cao nhờ bệ kích phía dưới và phía trên (chiều cao điều chỉnh có thể trong khoảng từ 0-750mm)

giáo chữ a

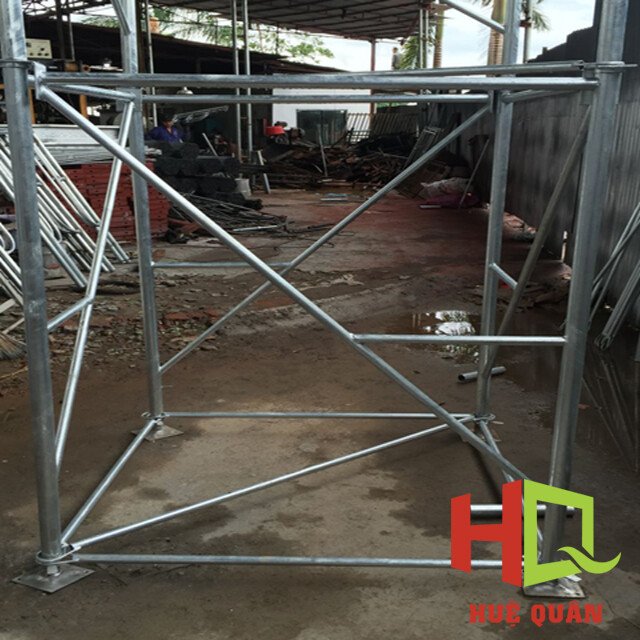

Khung tam giác tiêu chuẩn kiểu S-1215

Trong khi lắp chân chống của giàn giáo PAL, cần chú ý những điểm sau:

– Lắp các thanh giằng nằm ngang theo hai phương vuông góc và chống chuyển vị bằng giằng chéo. Trong khi lắp dựng không được thay thế các bộ phận và phụ kiện của chân chống bằng đồ vật khác.

– Toàn bộ hệ thống chân chống phải được liên kết vững chắc và điều chỉnh cao thấp bằng các đai ốc cánh của các bệ kích.

– Phải điều chỉnh khớp nối đúng vị trí để lắp được chốt giữ khớp nối. Trong trường hợp khung tam giác chịu tải trọng nén mà không chịu tải trọng kéo thì không cần lắp chốt giữ khớp nối.
